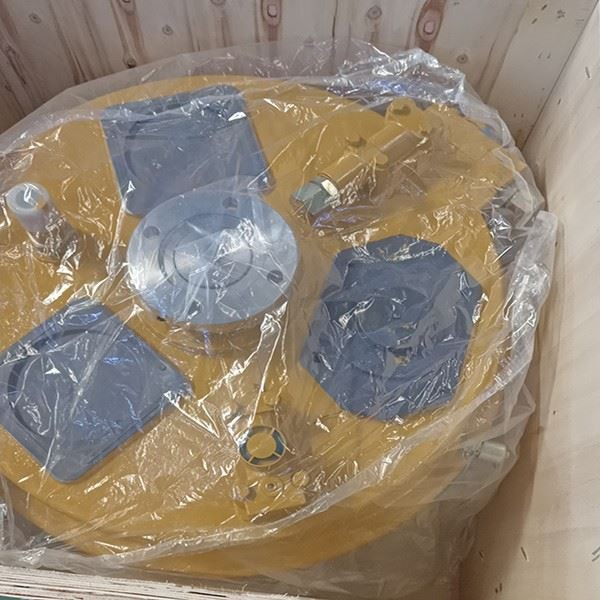

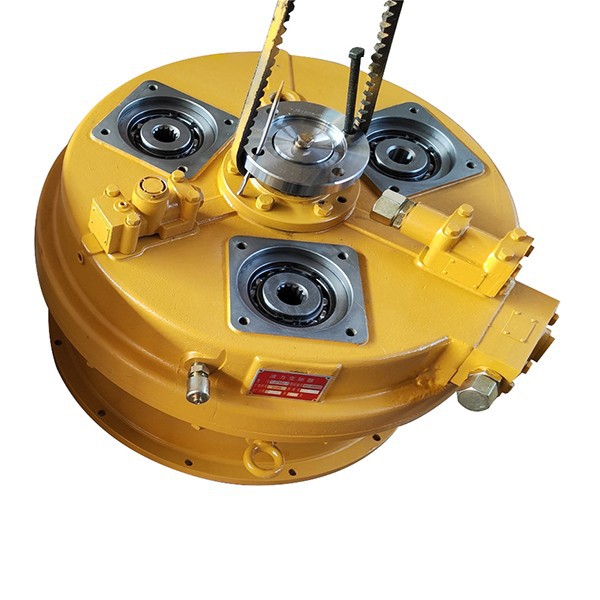

SEM hidraulični pretvarač obrtnog momenta

Hidraulični pretvarač obrtnog momenta naziva se i "turbinski pretvarač obrtnog momenta" ili "dinamički hidraulički pretvarač obrtnog momenta". To je vrsta komponente hidrauličnog prijenosa. Sastoji se od kotača pumpe, turbinskog točka i vodećeg točka. Točak pumpe je spojen na pogonsko vratilo i može pretvoriti mehaničku energiju koju unose pogonsko vratilo u kinetičku energiju i tlačnu visinu tekućine djelovanjem centrifugalne sile kako bi turbina obavila posao. Turbina je spojena na gonjenu osovinu i može da izbaci kinetičku energiju tečnosti i energiju sadržanu u potisnoj glavi iz pogonskog vratila. Hidraulički pretvarač obrtnog momenta se sastoji od tri osnovne komponente: točak pumpe, turbinski točak i točak za navođenje, kao i kućište pretvarača obrtnog momenta.

SEM hidraulični pretvarač obrtnog momenta ima tri radna točka, odnosno točak pumpe, turbinski točak i vodeći točak. Struktura točka pumpe i turbinskog točka je u osnovi ista kao i hidraulične spojnice; vodeći točak se nalazi između točka pumpe i turbinskog točka, i održava određeni aksijalni zazor sa točkom pumpe i turbinskim točkom, a fiksiran je na kućište mjenjača kroz čahuru za fiksiranje vodećeg točka. Funkcija vodećeg točka je da promeni izlazni obrtni moment na turbinskom točku. Budući da hidraulično ulje koje teče od donjeg ruba lopatica turbine do vodećeg točka i dalje ima značajnu udarnu silu, gore navedena sila udara može se koristiti za povećanje izlaznog momenta turbine sve dok lopatice propelera pumpe, turbine i vodeći kotač su dizajnirani pod određenim oblikom i kutom.
